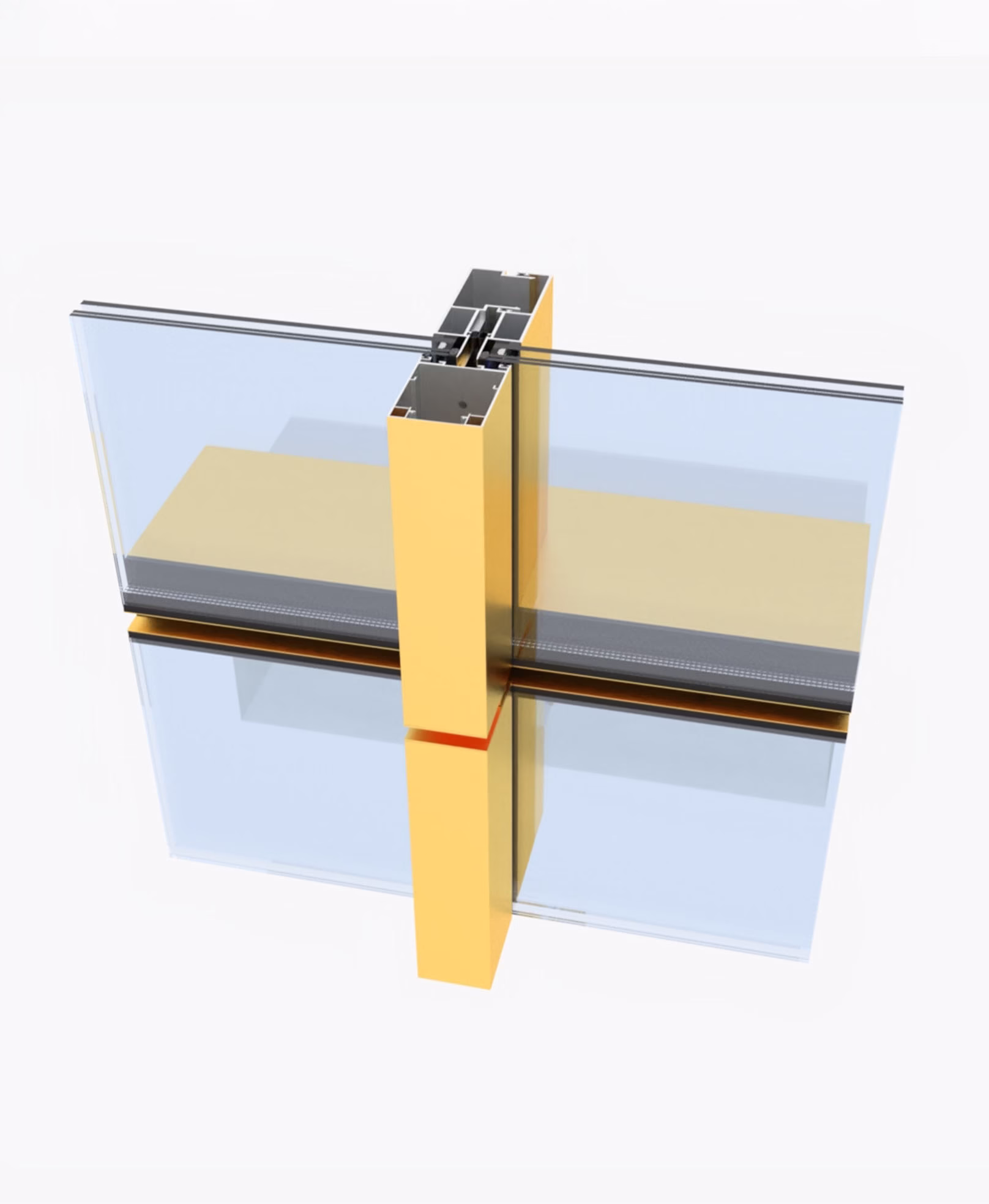

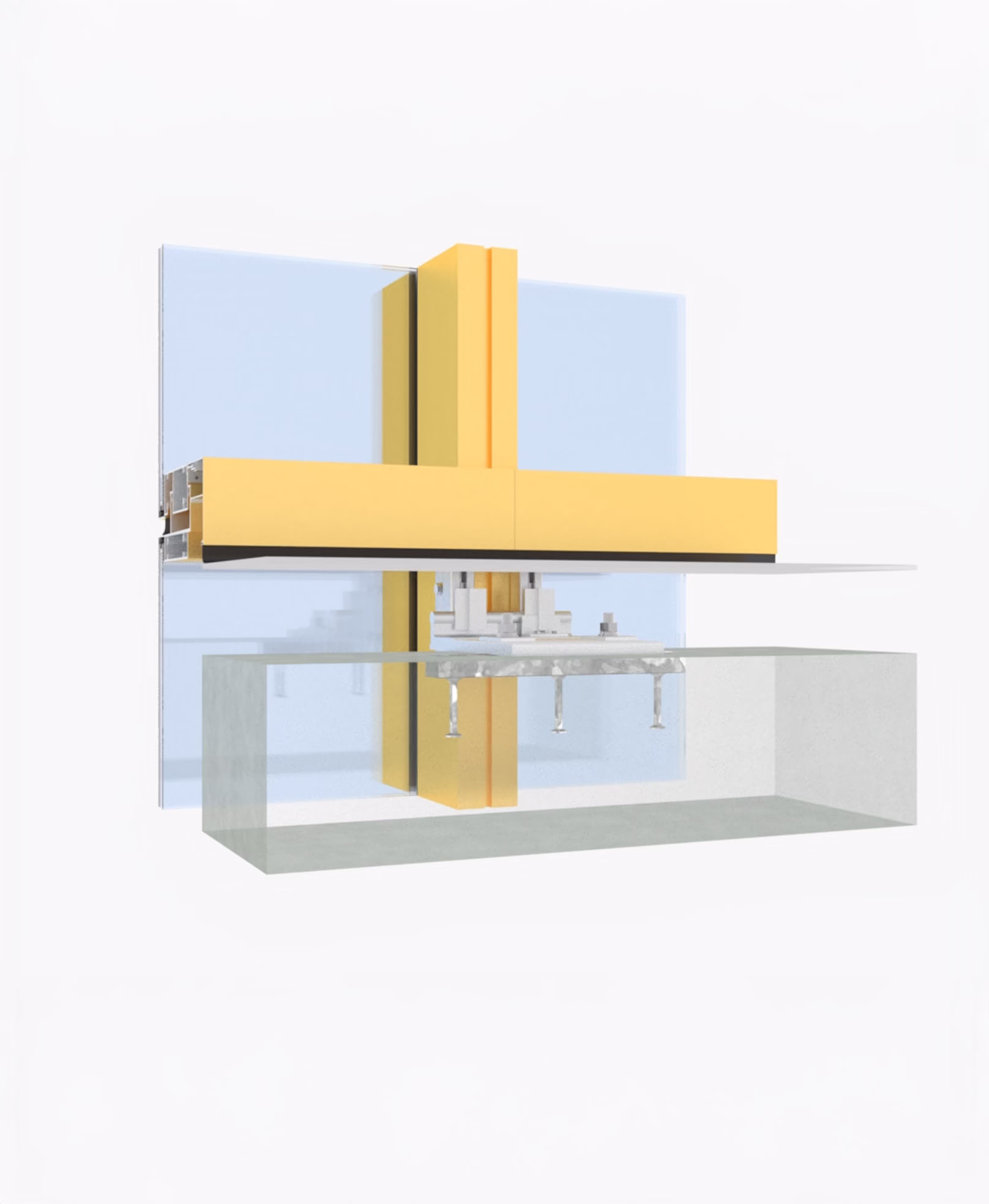

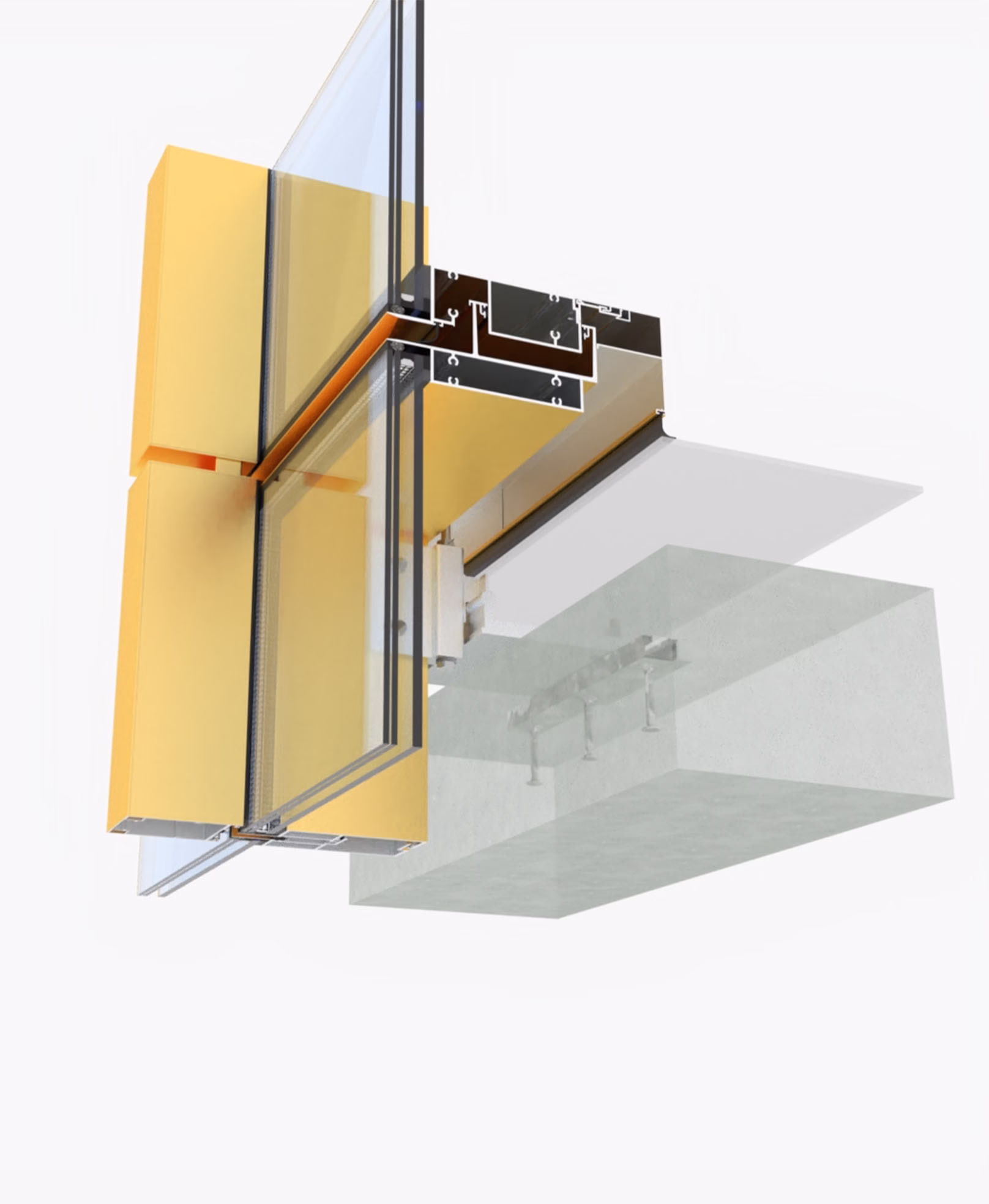

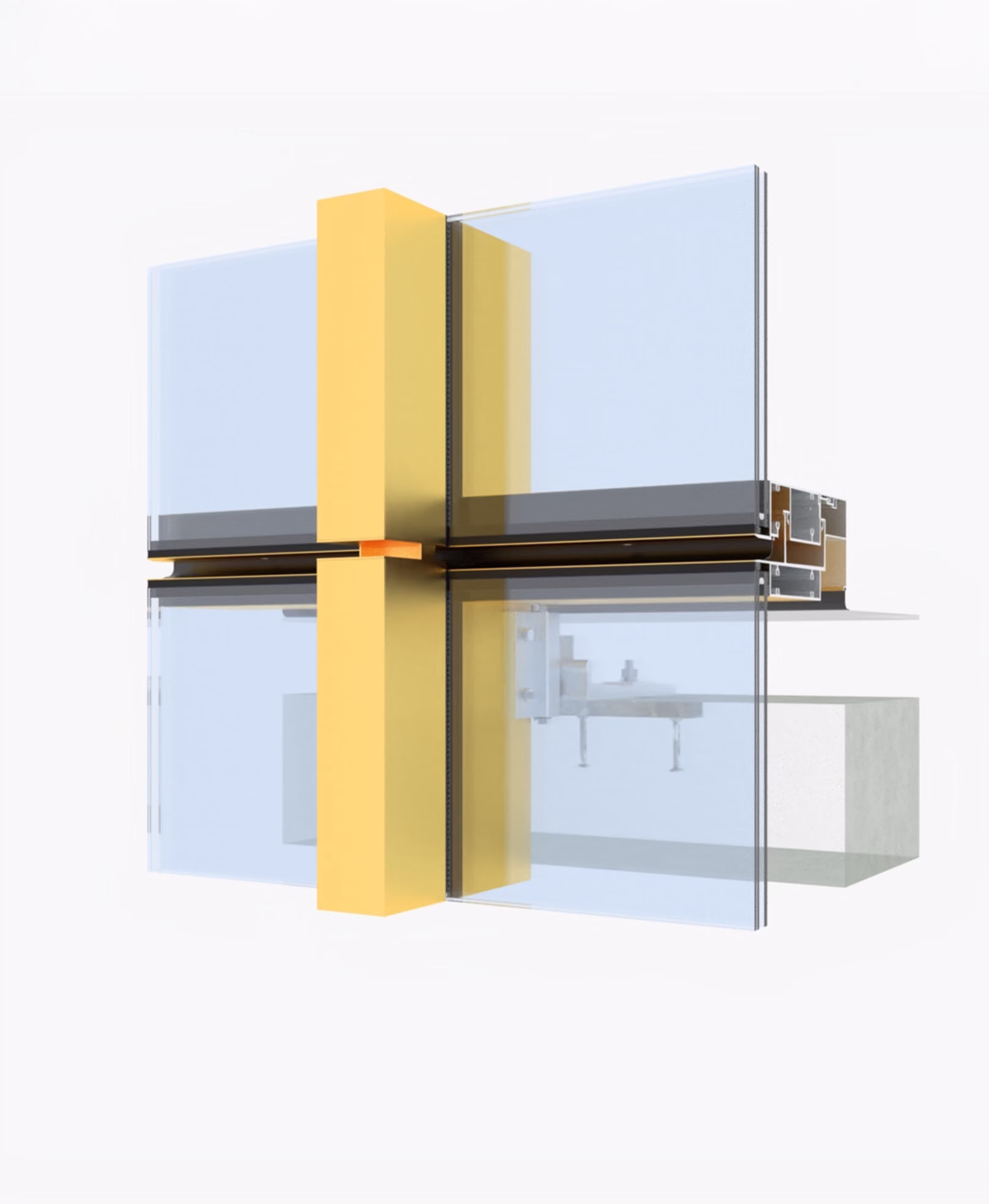

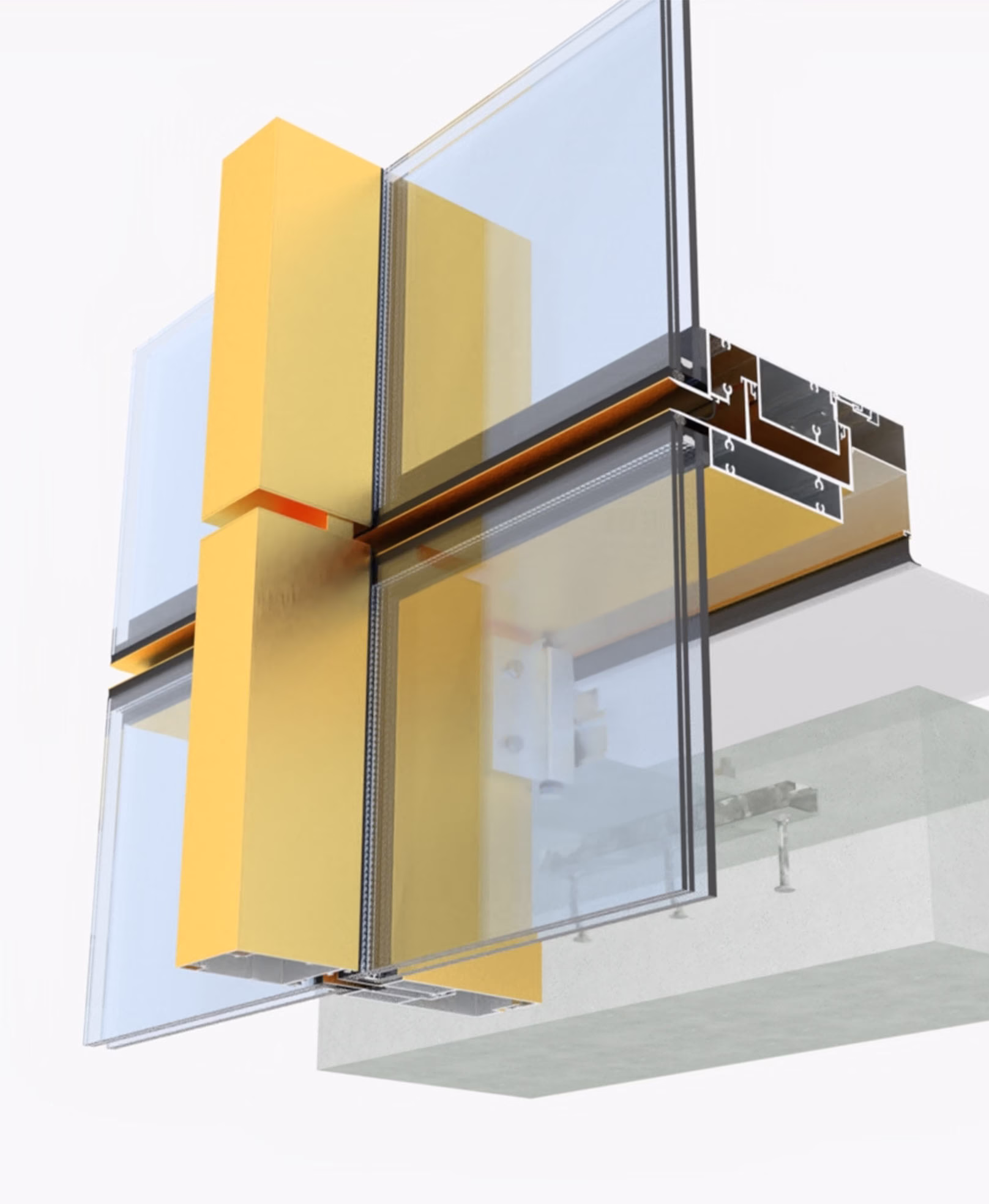

Unitized Curtain Wall QDP-80140
| A | Tên gọi sản phẩm | Tường treo Unitized QDP-80140 | |
| Name (product code) | Unitized Curtain Wall QDP-80140 | ||
| B | Nguyên vật liệu/ thành phần: | ||
| Materials/ Components: | |||
| Khung nhôm | – Hệ nhôm không cầu cách nhiệt – Chiều sâu phần thân khung nhôm: 140mm (5-1/2”), chiều dày khung nhôm từ 2.5mm (1/10”) đến 3mm (2/17”). – Hợp kim nhôm 6063-T5 & 6063-T6 | ASTM B221 hoặc JIS H4100, AS/NZS 1664.1, AS/NZS 1866 | |
| Aluminum frame | – Non thermal-break system – The depth of aluminum frame: 140mm (5-1/2”), the thickness of aluminum frame: 2.5mm(1/10”) to 3mm (2/17”). – Aluminum Alloy 6063-T5 & 6063-T6 | ASTM B221 hoặc JIS H4100, AS/NZS 1664.1, AS/NZS 1866 | |
| Bát nhôm | – Hợp kim nhôm 6061-T6 | ASTM B221 hoặc JIS H4100, BS EN 1999 | |
| Aluminum bracket | – Aluminum Alloy 6061-T6 | ASTM B221 or JIS H4100, BS EN 1999 | |
| Hoàn thiện bề mặt nhôm | – Sơn tĩnh điện (không ánh kim hoặc có ánh kim) hoặc mạ ED | Qualicoat Class 2 hoặc AAMA 2604, Qualicoat Class 3 hoặc AAMA 2605, AAMA 612 hoặc JIS H8602 | |
| Aluminum finish | – Powder coating (non metallic or metallic) or Anodise ED | Qualicoat Class 2 or AAMA 2604, Qualicoat Class 3 or AAMA 2605, AAMA 612 or JIS H8602 | |
| Kính | – Kính hộp chiều dày tối thiểu 24mm (19/20”) – Kính hộp dán chiều dày tối thiểu 29.14mm (1-3/20”) | Tiêu chuẩn AS/NZS, ASTM, ANSI, GANA | |
| Glazing | – Insulating Glass with the minimum thickness 24mm (0′-19/20”) – Insulating Laminated Glass with the minimum thickness 29.14mm (1-3/20”) | AS/NZS, ASTM, ANSI, GANA standards | |
| Liên kết giữa kính và khung nhôm | – Liên kết 4 cạnh bằng keo kết cấu | Tiêu chuẩn ASTM | |
| Structural Glazing System Type | – Four (4) Sided Structural Glazing (using the structural sealant) | ASTM Standard | |
| Gioăng | – Vật liệu EPDM or Santoprene | Tiêu chuẩn ASTM | |
| Gasket | – EPDM or Santoprene material | ASTM Standard | |
| Bulon và vít | – Thép không rỉ A2-70 & A4-70 | EN ISO 3506 | |
| Fasteners | – Stainless Steel A2-70 & A4-70 | EN ISO 3506 | |
| C | Thông số hiệu suất làm việc: | ||
| Performance data: | |||
| Khả năng chịu tải của kết cấu | ±2000 Pa đến ±4000 Pa (tùy thuộc vào kích thước panel) | ASTM E330 hoặc AS/NZS 4284 | |
| Structural performance serviceability limit state | ±2000 Pa to ±4000 Pa (depend on the size of panel) | ASTM E330 or AS/NZS 4284 | |
| Độ lọt khí | – Không vượt quá 0.5 L/m2.s ở điều kiện chênh lệch áp suất ±300 Pa | AAMA/WDMA/CSA 101, ASTM E283, hoặc AS/NZS 4284 | |
| Air infiltration | – Not exceed 0.5 L/m2.s at pressure ±300 Pa | AAMA/WDMA/CSA 101, ASTM E283, or AS/NZS 4284 | |
| Độ kín nước ở áp lực tĩnh và áp lực động | – Không lọt nước ở áp lực tĩnh tối thiểu +600 Pa | ASTM E331 hoặc AS/NZS 4284, ASTM 501.1 | |
| Static and dynamic water penetration | – No water leakage at minimum pressure +600 Pa | ASTM E331 or AS/NZS 4284, ASTM 501.1 | |
| Độ kín nước ở áp lực tuần hoàn | – Không lọt nước ở áp lực tuần hoàn 300Pa – 600Pa trong 5 phút – Không lọt nước ở áp lực tuần hoàn 400Pa – 800Pa trong 5 phút – Không lọt nước ở áp lực tuần hoàn 600Pa – 1200Pa trong 5 phút | AS/NZS 4284 | |
| Cyclic water penetration | – No water leakage at pressure 300Pa – 600Pa in 5 minutes – No water leakage at pressure 400Pa – 800Pa in 5 minutes – No water leakage at pressure 600Pa – 1200Pa in 5 minutes | AS/NZS 4284 | |
| Khả năng chịu tải cực hạn của kết cấu | Lên đến ±6000 Pa (tùy thuộc vào kích thước tấm panel) | ASTM E330 hoặc AS/NZS 4284 | |
| Strength test at ultimate limit state | Up to ±6000 Pa (depend on the size of panel) | ASTM E330 or AS/NZS 4284 | |
| Thử nghiệm chịu động đất | – Chuyển vị theo phương đứng ±15mm trong 3 chu kỳ – Chuyển vị theo phương ngang ±10mm trong 3 chu kỳ | AAMA 501.4 hoặc AS/NZS 4284 | |
| Seismic test | – Vertical inter storey differential displacement of ±15 mm for 3 cycles – Horizontal inter storey differential displacement of ±10 mm for 3 cycles | AAMA 501.4 hoặc AS/NZS 4284 | |
| Độ cách âm | – Tối thiểu STC 30 (còn tùy thuộc vào cấu hình và chiều dày của kính) | ASTM E90 | |
| Sound proofing | – Minimum STC 30 (depend on the glass configuration and thickness) | ASTM E90 | |
| D | Phạm vi sử dụng: | Các tòa nhà cao ốc, văn phòng hiện đại, căn hộ khách sạn cao cấp,… | |
| Applications: | The high-rise buildings, the commercial office buildings, the luxury/ high-end apartments,… |
